工作流（Workflow）

Graph 是 Agent Framework 的底层运行时。我们建议开发者使用Agent Framework，但直接使用Graph API也是完全可行的。 Graph 是一个低级工作流和多智能体编排框架，使开发者能够实现复杂的应用程序编排。

Agent 编排的核心引擎

Spring AI Alibaba Graph 是 Agent 编排背后的核心引擎，在底层，Spring AI Alibaba 框架会将 Agent 编排为 Graph，组成一个由节点串联而成的 DAG 图。

Graph 引擎核心概念与定义

Spring AI Alibaba Graph 有以下三个核心概念：

• 状态（State）：定义了在 Node 与 Edge 之间传递的数据结构，是整个 Agent 上下文传递的核心载体，具体实现上是一个 Map<String, Object>。
• 节点（Node）：Graph 中的每个 Node 是执行逻辑单元，接受当前 State 作为输入，执行某些操作（如调用 LLM 或自定义逻辑），并返回对 State 的更新。
• 边（Edge）：定义 Node 间的控制流，可为固定连接，也可依据状态条件动态决定下一步执行路径，实现分支逻辑

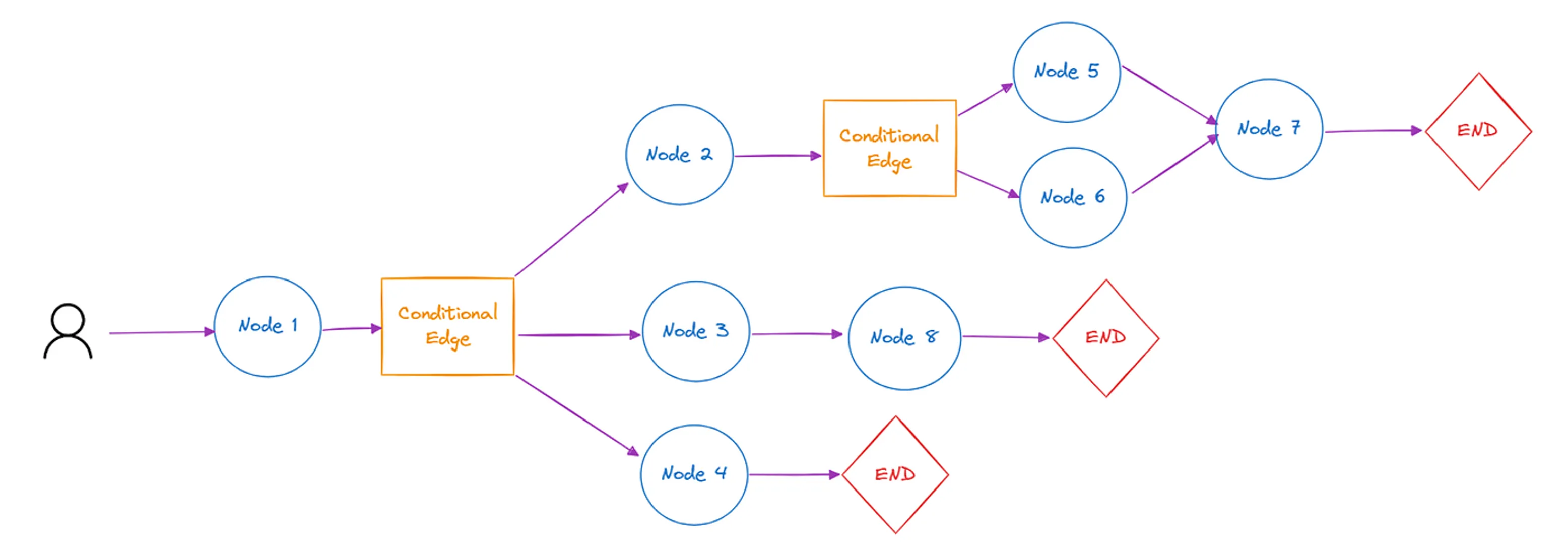

通过组合 Node 和 Edge，开发者可以创建复杂的循环工作流，随着时间的推移不断更新 State 状态。然而，真正的力量来自 Spring AI Alibaba 如何管理这种 State 状态。

简而言之：Node 完成工作，Edge 告诉下一步该做什么。

Graph 引擎提供的 Low-level API

Spring AI Alibaba 同时提供了声明式的 Agentic API 与底层原子化的 Graph API，两种模式都对开发者开发，**Agentic API vs Graph API **应该怎么选？前文我们已经重点介绍了 Agentic API 的开发模式，相比于 Agentic API，Graph API 可以让开发者对流程有更全面的控制，开发者可以独立定义每个 Node 的逻辑、每条边的逻辑，最终按照业务需要编排成完成的流程图。

以下是 Spring AI Alibaba 项目中使用 Graph API 实现 DeepResearch 的流程图定义，演示了 Graph API 的具体使用方法：

Graph 引擎提供更多运行时特性

整个 Spring AI Alibaba 框架底层基于 Spring AI 实现（下图绿色部分），因此在 Augmented LLM 层次提供了 Model、Tool Calling、MCP、RAG 等原子能力的完善定义，具备厂商无关、易用性高、可扩展性强的特点。

在 Agentic Framework 这一层（下图蓝色部分），是 Spring AI Alibaba 框架提供的核心抽象。定义了 Graph 引擎将以及面向开发者的 Agentic API、Graph API 来实现智能体流程编排。

除了流程编排之外，Graph 引擎还原生支持 Streaming、Human In the Loop、Memory & Context 等智能体核心能力。

• **Streaming：**流式响应对于 Agent 交互非常关键，同时与模型生成式的特性非常契合，框架可以将每个 Node 节点的运行情况、LLM Token 实时的发送到用户端。
• **Human In the Loop：**允许对 Agent 运行过程中的工具调用进行评估、修改、批准。在模型驱动的应用中特别有用，让用户具备为 Agent 验证有效性、纠正错误、增加上下文的能力。
• **Memory & Context：**框架可以处理Agent应用运行期的 短期记忆 与 长期记忆。短期记忆是指一个会话周期内的数据、历史消息传递；长期记忆指跨多个会话时，Agent 可以了解历史用户偏好与信息。

定义自己的Node

在 Spring AI Alibaba Graph 中，Node 是工作流的基本执行单元。每个 Node 负责处理特定的业务逻辑，接收状态（State）作为输入，并返回更新后的状态。

Node 接口

自定义 Node 需要实现 NodeAction 或 NodeActionWithConfig 接口：

Node 接口定义查看完整代码

public interface NodeAction {
  Map<String, Object> apply(OverAllState state) throws Exception;
}

public interface NodeActionWithConfig {
  Map<String, Object> apply(OverAllState state, RunnableConfig config) throws Exception;
}

主要区别：

• NodeAction：只接收状态作为参数，适用于简单的业务逻辑
• NodeActionWithConfig：额外接收运行配置，可以访问元数据、线程ID等信息，适用于需要上下文信息的场景

基础 Node 示例

以下是一个简单的文本处理 Node：

基础 Node 示例查看完整代码

import com.alibaba.cloud.ai.graph.OverAllState;
import com.alibaba.cloud.ai.graph.action.NodeAction;
import java.util.HashMap;
import java.util.Map;

public class TextProcessorNode implements NodeAction {

  @Override
  public Map<String, Object> apply(OverAllState state) throws Exception {
      // 1. 从状态中获取输入
      String input = state.value("query", "").toString();

      // 2. 执行业务逻辑
      String processedText = input.toUpperCase().trim();

      // 3. 返回更新后的状态
      Map<String, Object> result = new HashMap<>();
      result.put("processed_text", processedText);
      return result;
  }
}

高级 Node 示例：带配置的 AI Node

以下示例展示如何创建一个调用 LLM 的 Node：

高级 Node 示例：带配置的 AI Node查看完整代码

import com.alibaba.cloud.ai.graph.OverAllState;
import com.alibaba.cloud.ai.graph.RunnableConfig;
import com.alibaba.cloud.ai.graph.action.NodeActionWithConfig;
import org.springframework.ai.chat.client.ChatClient;
import org.springframework.ai.chat.prompt.PromptTemplate;

import java.util.Arrays;
import java.util.HashMap;
import java.util.List;
import java.util.Map;

public class QueryExpanderNode implements NodeActionWithConfig {

  private final ChatClient chatClient;
  private final PromptTemplate promptTemplate;

  public QueryExpanderNode(ChatClient.Builder chatClientBuilder) {
      this.chatClient = chatClientBuilder.build();
      this.promptTemplate = new PromptTemplate(
          "你是一个搜索优化专家。请为以下查询生成 {number} 个不同的变体。
" +
          "原始查询：{query}

" +
          "查询变体：
"
      );
  }

  @Override
  public Map<String, Object> apply(OverAllState state, RunnableConfig config) throws Exception {
      // 获取输入参数
      String query = state.value("query", "").toString();
      Integer number = state.value("expanderNumber", 3);

      // 调用 LLM
      String result = chatClient.prompt()
          .user(user -> user
              .text(promptTemplate.getTemplate())
              .param("query", query)
              .param("number", number))
          .call()
          .content();

      // 处理结果
      String[] variants = result.split("
");

      // 返回更新的状态
      Map<String, Object> output = new HashMap<>();
      output.put("queryVariants", Arrays.asList(variants));
      return output;
  }
}

条件评估 Node

用于工作流中的条件分支判断：

条件评估 Node 示例查看完整代码

import com.alibaba.cloud.ai.graph.OverAllState;
import com.alibaba.cloud.ai.graph.action.NodeAction;

import java.util.HashMap;
import java.util.Map;

public class ConditionEvaluatorNode implements NodeAction {

  @Override
  public Map<String, Object> apply(OverAllState state) throws Exception {
      String input = state.value("input", "").toString().toLowerCase();

      // 根据输入内容决定路由
      String route;
      if (input.contains("错误") || input.contains("异常")) {
          route = "error_handling";
      } else if (input.contains("数据") || input.contains("分析")) {
          route = "data_processing";
      } else if (input.contains("报告") || input.contains("总结")) {
          route = "report_generation";
      } else {
          route = "default";
      }

      Map<String, Object> result = new HashMap<>();
      result.put("_condition_result", route);
      return result;
  }
}

并行结果聚合 Node

用于收集和聚合并行执行的多个 Node 的结果：

并行结果聚合 Node 示例查看完整代码

import com.alibaba.cloud.ai.graph.OverAllState;
import com.alibaba.cloud.ai.graph.action.NodeAction;

import java.util.*;

public class ParallelResultAggregatorNode implements NodeAction {

  private final String outputKey;

  public ParallelResultAggregatorNode(String outputKey) {
      this.outputKey = outputKey;
  }

  @Override
  public Map<String, Object> apply(OverAllState state) throws Exception {
      // 收集所有并行任务的结果
      List<String> results = new ArrayList<>();

      // 假设并行任务将结果存储在不同的键中
      state.value("result_1").ifPresent(r -> results.add(r.toString()));
      state.value("result_2").ifPresent(r -> results.add(r.toString()));
      state.value("result_3").ifPresent(r -> results.add(r.toString()));

      // 聚合结果
      String aggregatedResult = String.join("
---
", results);

      Map<String, Object> output = new HashMap<>();
      output.put(outputKey, aggregatedResult);
      return output;
  }
}

集成自定义 Node 到 StateGraph

集成自定义 Node 到 StateGraph 示例查看完整代码

import com.alibaba.cloud.ai.graph.StateGraph;
import com.alibaba.cloud.ai.graph.KeyStrategyFactory;
import com.alibaba.cloud.ai.graph.KeyStrategy;
import com.alibaba.cloud.ai.graph.state.strategy.ReplaceStrategy;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

import java.util.HashMap;
import java.util.Map;

import static com.alibaba.cloud.ai.graph.action.AsyncNodeAction.node_async;
import static com.alibaba.cloud.ai.graph.action.AsyncEdgeAction.edge_async;

@Configuration
public class WorkflowConfiguration {

  @Bean
  public StateGraph customWorkflowGraph(ChatClient.Builder chatClientBuilder) {
      // 定义状态管理策略
      KeyStrategyFactory keyStrategyFactory = () -> {
          HashMap<String, KeyStrategy> strategies = new HashMap<>();
          strategies.put("query", new ReplaceStrategy());
          strategies.put("processed_text", new ReplaceStrategy());
          strategies.put("queryVariants", new ReplaceStrategy());
          strategies.put("final_result", new ReplaceStrategy());
          return strategies;
      };

      // 构建 StateGraph
      StateGraph graph = new StateGraph(keyStrategyFactory);

      // 添加自定义 Node
      graph.addNode("processor", node_async(new TextProcessorNode()));
      graph.addNode("condition", node_async(new ConditionNode()));

      // 定义边（流程连接）
      graph.addEdge(StateGraph.START, "processor");
      graph.addEdge("processor", "condition");

      // 条件边：根据 condition node 的结果路由
      graph.addConditionalEdges(
          "condition",
          edge_async(state -> state.value("_condition_result", "short").toString()),
          Map.of(
              "long", "processor",  // 长文本重新处理
              "short", StateGraph.END  // 短文本结束
          )
      );

      return graph;
  }
}

Node 开发最佳实践

1. 单一职责：每个 Node 应该只负责一个明确的任务
2. 状态不可变：不要直接修改输入的 state，而是返回新的状态更新
3. 异常处理：在 Node 内部处理可预见的异常，避免中断整个流程
4. 日志记录：添加适当的日志以便调试和监控
5. 参数验证：在处理前验证从状态中获取的参数

RobustNode 最佳实践示例查看完整代码

public class RobustNode implements NodeAction {
  private static final Logger logger = LoggerFactory.getLogger(RobustNode.class);

  @Override
  public Map<String, Object> apply(OverAllState state) throws Exception {
      try {
          // 参数验证
          String input = state.value("input")
              .orElseThrow(() -> new IllegalArgumentException("Missing 'input' in state"));

          logger.info("Processing input: {}", input);

          // 业务逻辑
          String result = processInput(input);

          // 返回结果
          Map<String, Object> output = new HashMap<>();
          output.put("output", result);
          return output;

      } catch (Exception e) {
          logger.error("Error in RobustNode", e);
          // 返回错误信息而不是抛出异常
          Map<String, Object> errorOutput = new HashMap<>();
          errorOutput.put("error", e.getMessage());
          return errorOutput;
      }
  }

  private String processInput(String input) {
      // 具体业务逻辑
      return input;
  }
}

Agent作为Node

在复杂的工作流场景中，可以将 ReactAgent 作为 Node 集成到 StateGraph 中，实现更强大的组合能力。Agent 作为 Node 可以利用其推理和工具调用能力，处理需要多步骤推理的任务。

ReactAgent 作为 SubGraph Node

ReactAgent 可以通过 asNode() 方法转换为可以嵌入到父 Graph 中的 Node：

ReactAgent 作为 SubGraph Node 示例查看完整代码

import com.alibaba.cloud.ai.graph.agent.ReactAgent;
import com.alibaba.cloud.ai.graph.StateGraph;
import com.alibaba.cloud.ai.graph.KeyStrategyFactory;
import com.alibaba.cloud.ai.graph.state.strategy.ReplaceStrategy;
import com.alibaba.cloud.ai.graph.CompileConfig;
import com.alibaba.cloud.ai.graph.CompiledGraph;
import com.alibaba.cloud.ai.graph.NodeOutput;
import com.alibaba.cloud.ai.graph.streaming.StreamingOutput;
import org.springframework.ai.chat.model.ChatModel;

import java.util.HashMap;
import java.util.Map;

public class AgentWorkflowExample {

  public void buildWorkflowWithAgent(ChatModel chatModel) throws Exception {
      // 创建专门的数据分析 Agent
      ReactAgent analysisAgent = ReactAgent.builder()
          .name("data_analyzer")
          .model(chatModel)
          .instruction("你是一个数据分析专家，负责分析数据并提供洞察，请分析以下输入数据：
 {input}")
          .outputKey("analysis_result")
          .build();

      // 创建报告生成 Agent
      ReactAgent reportAgent = ReactAgent.builder()
          .name("report_generator")
          .model(chatModel)
          .instruction("你是一个报告生成专家，负责将分析结果 "{analysis_result}" 转化为专业报告")
          .outputKey("final_report")
          .build();

      // 定义状态管理策略
      KeyStrategyFactory keyStrategyFactory = () -> {
          HashMap<String, KeyStrategy> strategies = new HashMap<>();
          strategies.put("input", new ReplaceStrategy());
          return strategies;
      };

      // 构建包含 Agent 的工作流
      StateGraph workflow = new StateGraph(keyStrategyFactory);

      // 将 Agent 作为 SubGraph Node 添加
      workflow.addNode(analysisAgent.name(), analysisAgent.asNode(
          true,                     // includeContents: 是否传递父图的消息历史
          false                     // returnReasoningContents: 是否返回推理过程
      ));

      workflow.addNode(reportAgent.name(), reportAgent.asNode(
          true,
          false
      ));

      // 定义流程
      workflow.addEdge(StateGraph.START, analysisAgent.name());
      workflow.addEdge(analysisAgent.name(), reportAgent.name());
      workflow.addEdge(reportAgent.name(), StateGraph.END);

      // 编译并执行工作流
      CompiledGraph compiledGraph = workflow.compile(CompileConfig.builder().build());
      NodeOutput lastOutput = compiledGraph.stream(Map.of("input", "2025年全年销量100亿，毛利率 23%，净利率 13%。2024年全年销量80亿，毛利率 20%，净利率 8%。"))
          .doOnNext(output -> {
              if (output instanceof StreamingOutput<?> streamingOutput) {
                  System.out.println("Output from node " + streamingOutput.node() + ": " + streamingOutput.message().getText());
              }
          })
          .blockLast();

      System.out.println("

最终结果，包含所有节点状态：
" + lastOutput.state().data());
  }
}

SubGraph Node 参数说明

asNode() 方法支持以下参数配置：

参数	类型	说明
includeContents	boolean	是否将父图的 messages 传递给子 Agent（默认 true）
returnReasoningContents	boolean	是否返回完整的推理过程，false 则只返回最终结果（默认 false）

注意：outputKey 是在创建 ReactAgent 时通过 ReactAgent.builder().outputKey() 设置的，用于指定 Agent 输出结果在状态中的键名。

多 Agent 协作工作流示例

以下示例展示了一个完整的多 Agent 协作场景：

多 Agent 协作工作流示例查看完整代码

import com.alibaba.cloud.ai.graph.StateGraph;
import com.alibaba.cloud.ai.graph.agent.ReactAgent;
import com.alibaba.cloud.ai.graph.CompileConfig;
import com.alibaba.cloud.ai.graph.CompiledGraph;
import com.alibaba.cloud.ai.graph.NodeOutput;
import com.alibaba.cloud.ai.graph.streaming.StreamingOutput;
import com.alibaba.cloud.ai.graph.KeyStrategyFactory;
import com.alibaba.cloud.ai.graph.state.strategy.ReplaceStrategy;
import org.springframework.ai.chat.model.ChatModel;
import org.springframework.ai.tool.ToolCallback;
import org.springframework.ai.tool.function.FunctionToolCallback;

import java.util.HashMap;
import java.util.Map;

public class MultiAgentWorkflow {

  public void buildResearchWorkflow(
          ChatModel chatModel,
          ToolCallback searchTool,
          ToolCallback analysisTool,
          ToolCallback summaryTool) throws Exception {

      // 1. 创建信息收集 Agent
      ReactAgent researchAgent = ReactAgent.builder()
          .name("researcher")
          .model(chatModel)
          .instruction("你是一个研究专家，负责收集和整理相关信息，请研究主题： {input}")
          .tools(searchTool)
          .outputKey("research_data")
          .enableLogging(true)
          .build();

      // 2. 创建数据分析 Agent
      ReactAgent analysisAgent = ReactAgent.builder()
          .name("analyst")
          .model(chatModel)
          .instruction("你是一个分析专家，负责深入分析关于主题 "{input}" 的研究数据。数据如下：

 {research_data}")
          .tools(analysisTool)
          .outputKey("analysis_result")
          .enableLogging(true)
          .build();

      // 3. 创建总结 Agent
      ReactAgent summaryAgent = ReactAgent.builder()
          .name("summarizer")
          .model(chatModel)
          .instruction("你是一个总结专家，负责将分析结果提炼为简洁的结论，结果：

 {analysis_result}")
          .tools(summaryTool)
          .outputKey("final_summary")
          .enableLogging(true)
          .build();

      // 定义状态管理策略
      KeyStrategyFactory keyStrategyFactory = () -> {
          HashMap<String, KeyStrategy> strategies = new HashMap<>();
          strategies.put("input", new ReplaceStrategy());
          return strategies;
      };

      // 4. 构建工作流
      StateGraph workflow = new StateGraph(keyStrategyFactory);

      // 添加 Agent 节点
      workflow.addNode(researchAgent.name(), researchAgent.asNode(
          true,    // 包含历史消息
          false    // 不返回推理过程
      ));

      workflow.addNode(analysisAgent.name(), analysisAgent.asNode(
          true,
          false
      ));

      workflow.addNode(summaryAgent.name(), summaryAgent.asNode(
          true,
          true     // 返回完整推理过程
      ));

      // 定义顺序执行流程
      workflow.addEdge(StateGraph.START, researchAgent.name());
      workflow.addEdge(researchAgent.name(), analysisAgent.name());
      workflow.addEdge(analysisAgent.name(), summaryAgent.name());
      workflow.addEdge(summaryAgent.name(), StateGraph.END);

      // 编译并执行工作流
      CompiledGraph compiledGraph = workflow.compile(CompileConfig.builder().build());
      NodeOutput finalOutput = compiledGraph.stream(Map.of("input", "帮我做一份关于AI Agent的研究报告"))
          .doOnNext(output -> {
              if (output instanceof StreamingOutput<?> streamingOutput) {
                  System.out.println("Output from node " + streamingOutput.node() + ": " + streamingOutput.message().getText());
              }
          })
          .blockLast();

      System.out.println("多Agent研究工作流构建完成");
      System.out.println("最终输出: " + finalOutput.state().value("final_summary").orElse("无"));
  }
}

Agent Node 与普通 Node 混合使用

在实际应用中，可以将 Agent Node 和自定义 Node 混合使用，充分发挥各自优势：

Agent Node 与普通 Node 混合使用示例查看完整代码

import com.alibaba.cloud.ai.graph.StateGraph;
import com.alibaba.cloud.ai.graph.agent.ReactAgent;
import com.alibaba.cloud.ai.graph.CompileConfig;
import com.alibaba.cloud.ai.graph.CompiledGraph;
import com.alibaba.cloud.ai.graph.NodeOutput;
import com.alibaba.cloud.ai.graph.streaming.StreamingOutput;
import com.alibaba.cloud.ai.graph.OverAllState;
import com.alibaba.cloud.ai.graph.action.NodeAction;
import com.alibaba.cloud.ai.graph.KeyStrategyFactory;
import com.alibaba.cloud.ai.graph.state.strategy.ReplaceStrategy;
import org.springframework.ai.chat.model.ChatModel;
import org.springframework.ai.chat.messages.Message;

import java.util.HashMap;
import java.util.Map;

import static com.alibaba.cloud.ai.graph.action.AsyncNodeAction.node_async;
import static com.alibaba.cloud.ai.graph.action.AsyncEdgeAction.edge_async;

public class HybridWorkflow {

  public void buildHybridWorkflow(ChatModel chatModel) throws Exception {
      // 创建 Agent
      ReactAgent qaAgent = ReactAgent.builder()
          .name("qa_agent")
          .model(chatModel)
          .instruction("你是一个问答专家，负责回答用户的问题：
 {cleaned_input}")
          .outputKey("qa_result")
          .enableLogging(true)
          .build();

      // 创建自定义 Node
      class PreprocessorNode implements NodeAction {
          @Override
          public Map<String, Object> apply(OverAllState state) throws Exception {
              String input = state.value("input", "").toString();
              String cleaned = input.trim().toLowerCase();
              return Map.of("cleaned_input", cleaned);
          }
      }

      class ValidatorNode implements NodeAction {
          @Override
          public Map<String, Object> apply(OverAllState state) throws Exception {
              Message message = (Message) state.value("qa_result").get();
              boolean isValid = message.getText().length() > 50; // 简单验证
              return Map.of("is_valid", isValid);
          }
      }

      // 定义状态管理策略
      KeyStrategyFactory keyStrategyFactory = () -> {
          HashMap<String, KeyStrategy> strategies = new HashMap<>();
          strategies.put("input", new ReplaceStrategy());
          strategies.put("cleaned_input", new ReplaceStrategy());
          strategies.put("qa_result", new ReplaceStrategy());
          strategies.put("is_valid", new ReplaceStrategy());
          return strategies;
      };

      // 构建混合工作流
      StateGraph workflow = new StateGraph(keyStrategyFactory);

      // 添加普通 Node
      workflow.addNode("preprocess", node_async(new PreprocessorNode()));
      workflow.addNode("validate", node_async(new ValidatorNode()));

      // 添加 Agent Node
      workflow.addNode(qaAgent.name(), qaAgent.asNode(
          true,
          false
      ));

      // 定义流程：预处理 -> Agent处理 -> 验证
      workflow.addEdge(StateGraph.START, "preprocess");
      workflow.addEdge("preprocess", qaAgent.name());
      workflow.addEdge(qaAgent.name(), "validate");

      // 条件边：验证通过则结束，否则重新处理
      workflow.addConditionalEdges(
          "validate",
          edge_async(state -> (Boolean) state.value("is_valid", false) ? "end" : qaAgent.name()),
          Map.of("end", StateGraph.END, qaAgent.name(), qaAgent.name())
      );

      // 编译并执行工作流
      CompiledGraph compiledGraph = workflow.compile(CompileConfig.builder().build());
      NodeOutput lastOutput = compiledGraph.stream(Map.of("input", "请解释量子计算的基本原理"))
          .doOnNext(output -> {
              if (output instanceof StreamingOutput<?> streamingOutput) {
                  if (streamingOutput.message() != null) {
                      // streaming output from streaming llm node
                      System.out.println("Streaming output from node " + streamingOutput.node() + ": " + streamingOutput.message().getText());
                  } else {
                      // output from normal node, investigate the state to get the node data
                      System.out.println("Output from node " + streamingOutput.node() + ": " + streamingOutput.state().data());
                  }
              }
          })
          .blockLast();

      System.out.println("


最终结果，包含所有节点状态：
" + lastOutput.state().data());
  }
}

执行工作流

Spring AI Alibaba Graph 支持两种执行方式：

1. 流式执行：使用 compiledGraph.stream() 方法，实时获取每个节点的输出，适合需要实时反馈的场景
2. 同步执行：使用 compiledGraph.invoke() 方法，等待整个工作流执行完成后返回最终结果

流式执行示例

流式执行工作流示例查看完整代码

import com.alibaba.cloud.ai.graph.CompiledGraph;
import com.alibaba.cloud.ai.graph.CompileConfig;
import com.alibaba.cloud.ai.graph.NodeOutput;
import com.alibaba.cloud.ai.graph.streaming.StreamingOutput;

import java.util.Map;

// 编译工作流
CompiledGraph compiledGraph = workflow.compile(CompileConfig.builder().build());

// 流式执行，实时获取每个节点的输出
NodeOutput lastOutput = compiledGraph.stream(Map.of("input", "请分析2024年AI行业发展趋势"))
  .doOnNext(output -> {
      if (output instanceof StreamingOutput<?> streamingOutput) {
          if (streamingOutput.message() != null) {
              // streaming output from streaming llm node
              System.out.println("Streaming output from node " + streamingOutput.node() + ": " + streamingOutput.message().getText());
          } else {
              // output from normal node, investigate the state to get the node data
              System.out.println("Output from node " + streamingOutput.node() + ": " + streamingOutput.state().data());
          }
      }
  })
  .blockLast();

// 获取最终状态
System.out.println("最终结果: " + lastOutput.state().data());

同步执行示例

同步执行工作流示例查看完整代码

import com.alibaba.cloud.ai.graph.CompiledGraph;
import com.alibaba.cloud.ai.graph.CompileConfig;
import com.alibaba.cloud.ai.graph.OverAllState;
import com.alibaba.cloud.ai.graph.RunnableConfig;
import com.alibaba.cloud.ai.graph.StateGraph;
import com.alibaba.cloud.ai.graph.KeyStrategyFactory;
import com.alibaba.cloud.ai.graph.KeyStrategy;
import com.alibaba.cloud.ai.graph.state.strategy.ReplaceStrategy;
import com.alibaba.cloud.ai.graph.action.NodeAction;

import java.util.HashMap;
import java.util.Map;
import java.util.Optional;

import static com.alibaba.cloud.ai.graph.action.AsyncNodeAction.node_async;

public class WorkflowExecutor {

  public void executeWorkflow() throws Exception {
      // 创建简单的工作流
      KeyStrategyFactory keyStrategyFactory = () -> {
          HashMap<String, KeyStrategy> strategies = new HashMap<>();
          strategies.put("input", new ReplaceStrategy());
          strategies.put("output", new ReplaceStrategy());
          return strategies;
      };

      StateGraph workflow = new StateGraph(keyStrategyFactory);

      class SimpleNode implements NodeAction {
          @Override
          public Map<String, Object> apply(OverAllState state) throws Exception {
              String input = state.value("input", "").toString();
              return Map.of("output", "Processed: " + input);
          }
      }

      workflow.addNode("process", node_async(new SimpleNode()));
      workflow.addEdge(StateGraph.START, "process");
      workflow.addEdge("process", StateGraph.END);

      // 编译工作流
      CompileConfig compileConfig = CompileConfig.builder().build();
      CompiledGraph compiledGraph = workflow.compile(compileConfig);

      // 准备输入
      Map<String, Object> input = Map.of(
          "input", "请分析2024年AI行业发展趋势"
      );

      // 配置运行参数
      RunnableConfig runnableConfig = RunnableConfig.builder()
          .threadId("workflow-001")
          .build();

      // 执行工作流（同步调用）
      Optional<OverAllState> result = compiledGraph.invoke(input, runnableConfig);

      // 处理结果
      result.ifPresent(state -> {
          System.out.println("输入: " + state.value("input").orElse("无"));
          System.out.println("输出: " + state.value("output").orElse("无"));
      });

      System.out.println("工作流执行完成");
  }
}

Agent Node 最佳实践

1. 明确角色定位：为每个 Agent 设置清晰的职责和指令，使用 .instruction() 方法定义 Agent 的角色
2. 合理配置工具：只为 Agent 提供其角色所需的工具，避免工具过多导致选择困难
3. 设置输出键名：使用 .outputKey() 方法为 Agent 设置输出键名，便于在工作流中访问结果
4. 控制上下文传递：根据需要配置 includeContents 参数，避免不必要的上下文传递
5. 优化输出格式：使用 returnReasoningContents 控制返回内容的详细程度
6. 启用日志记录：使用 .enableLogging(true) 启用日志，便于调试和监控
7. 错误处理：在 Agent 外层添加错误处理 Node，确保流程的健壮性
8. 流式处理：使用 compiledGraph.stream() 进行流式处理，实时获取节点输出；使用 compiledGraph.invoke() 进行同步调用

性能优化建议

对于包含多个 Agent 的复杂工作流：

1. 并行执行：对于相互独立的 Agent，使用并行节点提高效率
2. 缓存结果：对于重复计算，考虑使用状态缓存
3. 超时控制：为每个 Agent 设置合理的超时时间
4. 资源管理：合理配置 ChatModel 的连接池和并发参数

并行执行示例查看完整代码

// 并行执行示例
workflow.addNode("parallel_start", node_async(new TransparentNode()));

// 添加多个并行 Agent（注意：outputKey 在 builder 中设置）
ReactAgent agent1 = ReactAgent.builder()
  .name("agent1")
  .model(chatModel)
  .instruction("Agent 1 的指令")
  .outputKey("result1")
  .build();

ReactAgent agent2 = ReactAgent.builder()
  .name("agent2")
  .model(chatModel)
  .instruction("Agent 2 的指令")
  .outputKey("result2")
  .build();

ReactAgent agent3 = ReactAgent.builder()
  .name("agent3")
  .model(chatModel)
  .instruction("Agent 3 的指令")
  .outputKey("result3")
  .build();

workflow.addNode("agent1", agent1.asNode(true, false));
workflow.addNode("agent2", agent2.asNode(true, false));
workflow.addNode("agent3", agent3.asNode(true, false));

// 聚合结果
workflow.addNode("aggregator", node_async(new ParallelResultAggregatorNode("merged_result")));

// 设置并行执行
workflow.addEdge(StateGraph.START, "parallel_start");
workflow.addEdge("parallel_start", List.of("agent1", "agent2", "agent3"));
workflow.addEdge(List.of("agent1", "agent2", "agent3"), "aggregator");
workflow.addEdge("aggregator", StateGraph.END);

与Dify低代码平台集成

使用 Spring AI Alibaba Admin 平台，可以实现 Dify DSL 到 Spring AI Alibaba 高代码工程的导出。

压测数据

压测集群规格

1. Spring AI Alibaba 工程，独立部署的容器，保持默认线程池等配置参数，2个POD，POD 规格 2C4G
2. Dify 平台，官方部署方式，保持默认配置参数，每个组件都拉起2个POD，POD 规格 2C4G

有效并发处理上限

• 压测方式： 每个场景从 10 个 RPS（Request Per Second）开始，逐步提升，直到提升 RPS 值并不能带来 TPS 提升、成功率答复下降。
• 结论： Dify 能处理的上限 RPS < 10；Spring AI Alibaba 能处理的上限 RPS 约 150。

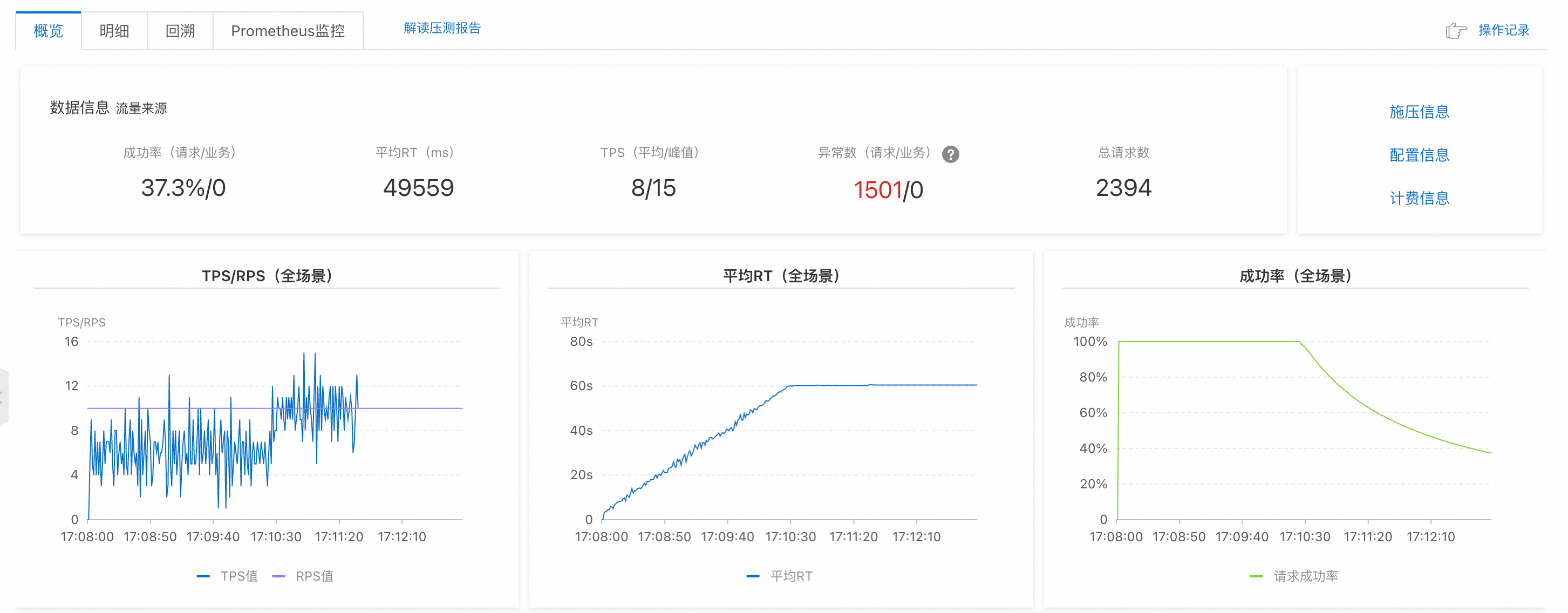

Dify 压测截图：

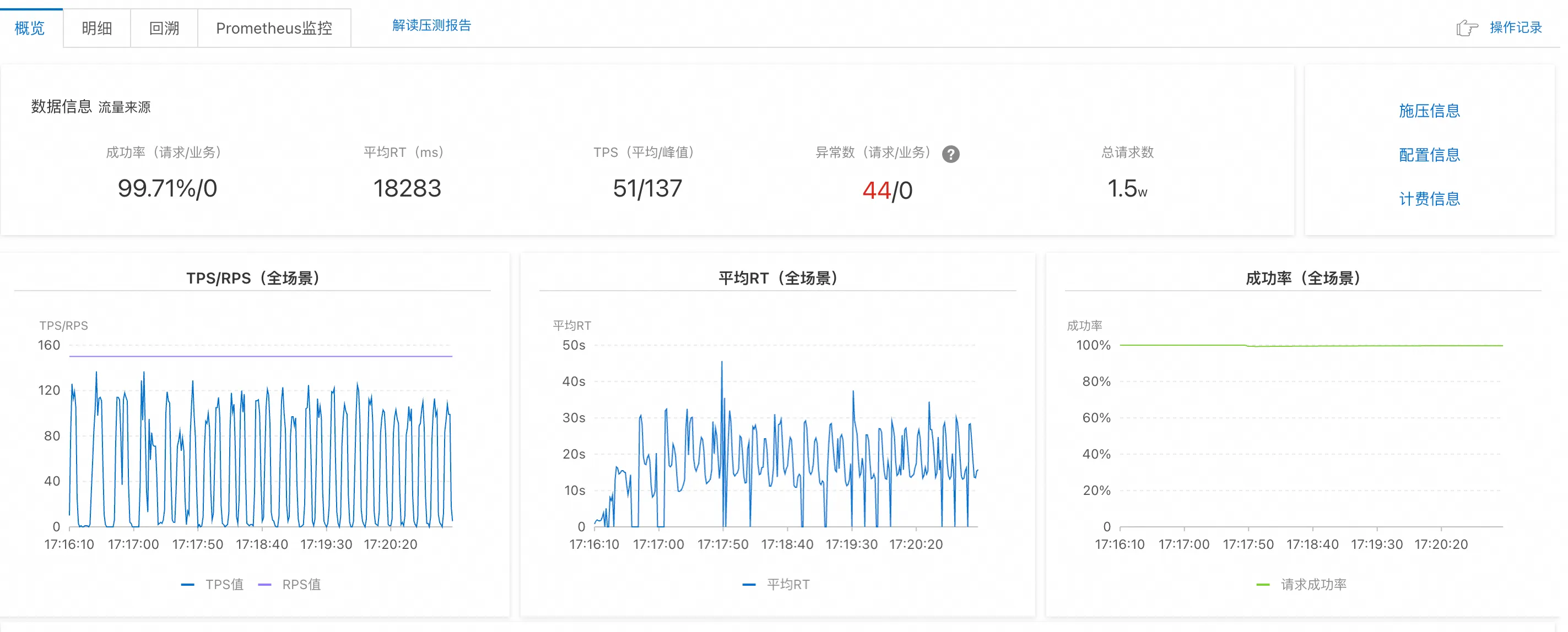

Spring AI Alibaba 压测截图：

极限场景下的吞吐量

• 压测方式： 给集群远高于合理并发的压测请求量（测试场景为 1000 RPS），看集群的吞吐量、成功率变化。
• 结论： Dify 在此场景下成功率小于 10%，平均 RT 接近 60s，大部分请求出现超时（响应大于 60s）；Spring AI Alibaba 成功率变化不大，维持 99% 以上，平均 RT 也在 18s 左右。

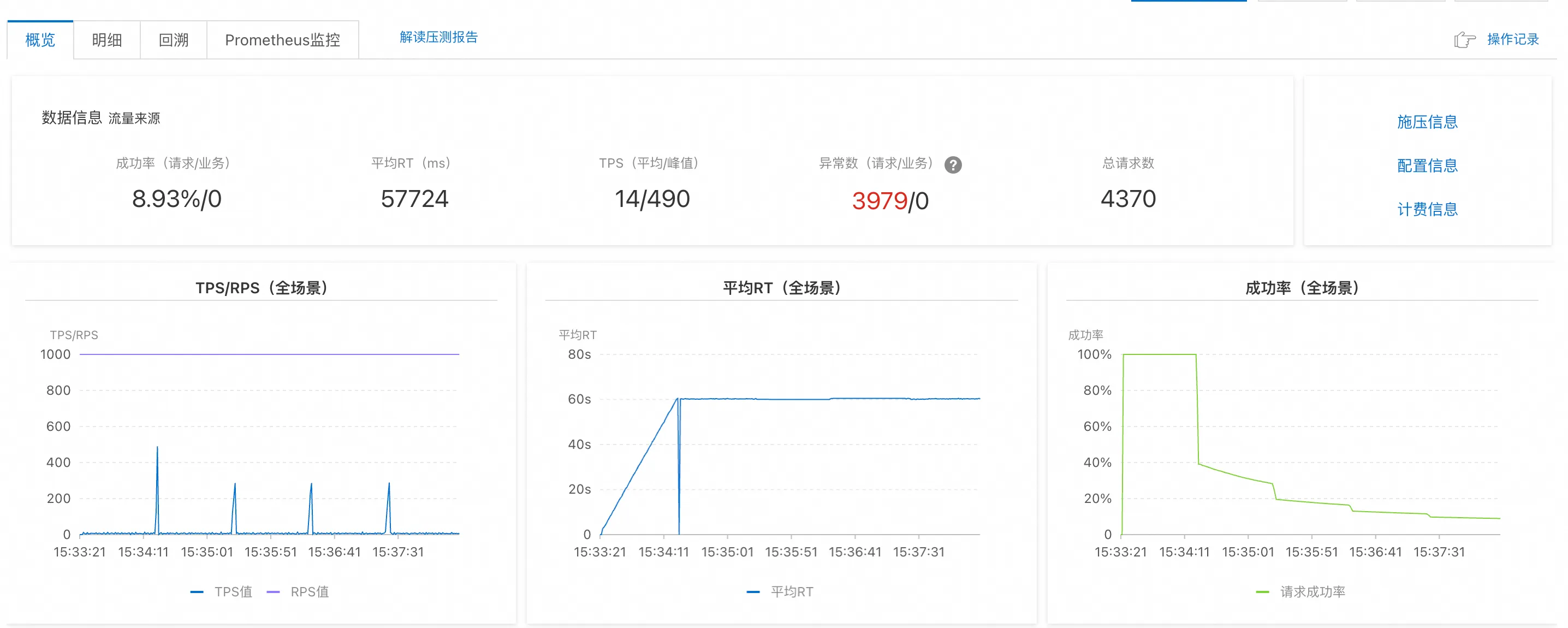

Dify 压测截图：

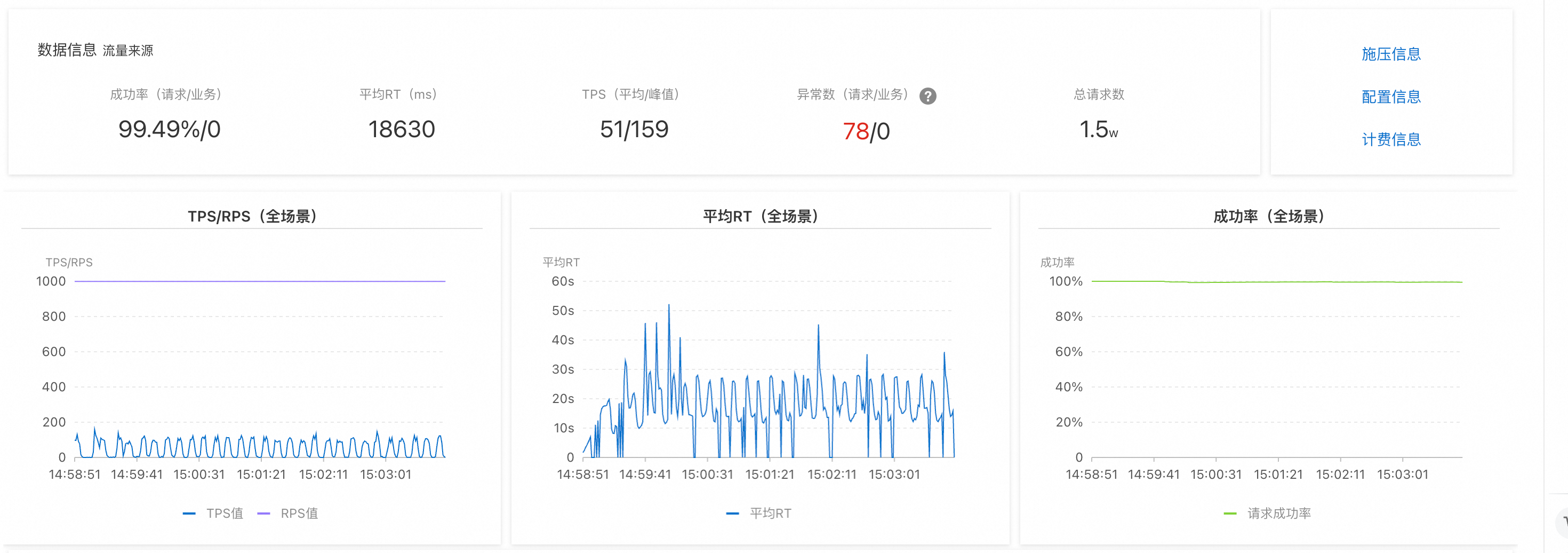

Spring AI Alibaba 压测截图：

相关资源

• Graph 框架文档
